Czy wiesz, że około 75% Polaków uważa swoje instalacje elektryczne za bezpieczne, mimo braku regularnych przeglądów? To przekonanie często maskuje krytyczne błędy, na przykład nieprawidłowy podział PEN. W przypadku awarii może on doprowadzić do pojawienia się napięcia 230 V na obudowach domowych urządzeń.
Prawidłowe rozdzielenie przewodu ochronno-neutralnego na ochronny (PE) i neutralny (N) to jedyna droga do bezpiecznego przejścia z układu TN-C na TN-C-S. Zabieg, wykonywany zgodnie z normą PN-HD 60364-5-54, jest warunkiem koniecznym do działania wyłączników różnicowoprądowych. Bez niego ochrona przeciwporażeniowa traci sens.
Poniżej znajdziesz instrukcję krok po kroku, wskazówki dotyczące lokalizacji tego punktu oraz listę najczęstszych błędów, które narażają domowników na niebezpieczeństwo. Tekst skupia się na praktycznych rozwiązaniach łączących wymogi techniczne z funkcjonalnością instalacji.
Czym jest podział PEN i dlaczego jest niezbędny dla bezpieczeństwa instalacji?
Podział PEN to techniczny zabieg polegający na rozdzieleniu wspólnego przewodu ochronno-neutralnego na dwa osobne obwody: ochronny (PE) oraz neutralny (N). Operacja ta przekształca starszy układ sieci TN-C w nowocześniejszy i bezpieczniejszy układ TN-C-S, co jest wymagane w każdej nowej lub modernizowanej instalacji.
Dzięki temu rozwiązaniu możesz montować wyłączniki różnicowoprądowe (RCD), które nie zadziałałyby w układzie bez rozdzielenia tych funkcji. Choć jest to warunek konieczny dla działania RCD, jego nadrzędną rolą jest zapobieganie pojawieniu się niebezpiecznego napięcia na obudowach metalowych urządzeń w przypadku uszkodzenia, co stanowi bezpośrednie zagrożenie życia.
Błędy w tym obszarze mogą być tragiczne w skutkach. Przerwanie ciągłości tego połączenia sprawia, że na metalowych obudowach pralki czy lodówki może pojawić się pełne napięcie fazowe (230 V), grożąc śmiertelnym porażeniem.
W Polsce istnieje niebezpieczny paradoks świadomości. Około 75% badanych uważa swoje instalacje za bezpieczne, mimo że często brakuje im regularnych przeglądów technicznych.
Sytuację pogarsza brak rzetelnych danych. GUS nie publikuje szczegółowych statystyk dotyczących błędów w tym zakresie od ponad 10 lat, co utrudnia realną ocenę skali zagrożeń w domach.
Gdzie należy wykonać podział przewodu PEN w instalacji elektrycznej?
Rozdział tego przewodu powinien zostać przeprowadzony w punkcie wejścia instalacji do budynku, najczęściej w złączu kablowym lub głównej rozdzielnicy. Rozdzielenie funkcji ochronnej i neutralnej już na etapie przyłącza odseparowuje te obwody.
Rozdział przed RCD stanowi kluczową barierę bezpieczeństwa, która zapobiega pojawieniu się napięcia 230 V na obudowach Twoich urządzeń. Ta lokalizacja jest niezbędna, abyś mógł bezpiecznie zamontować wyłączniki różnicowoprądowe.

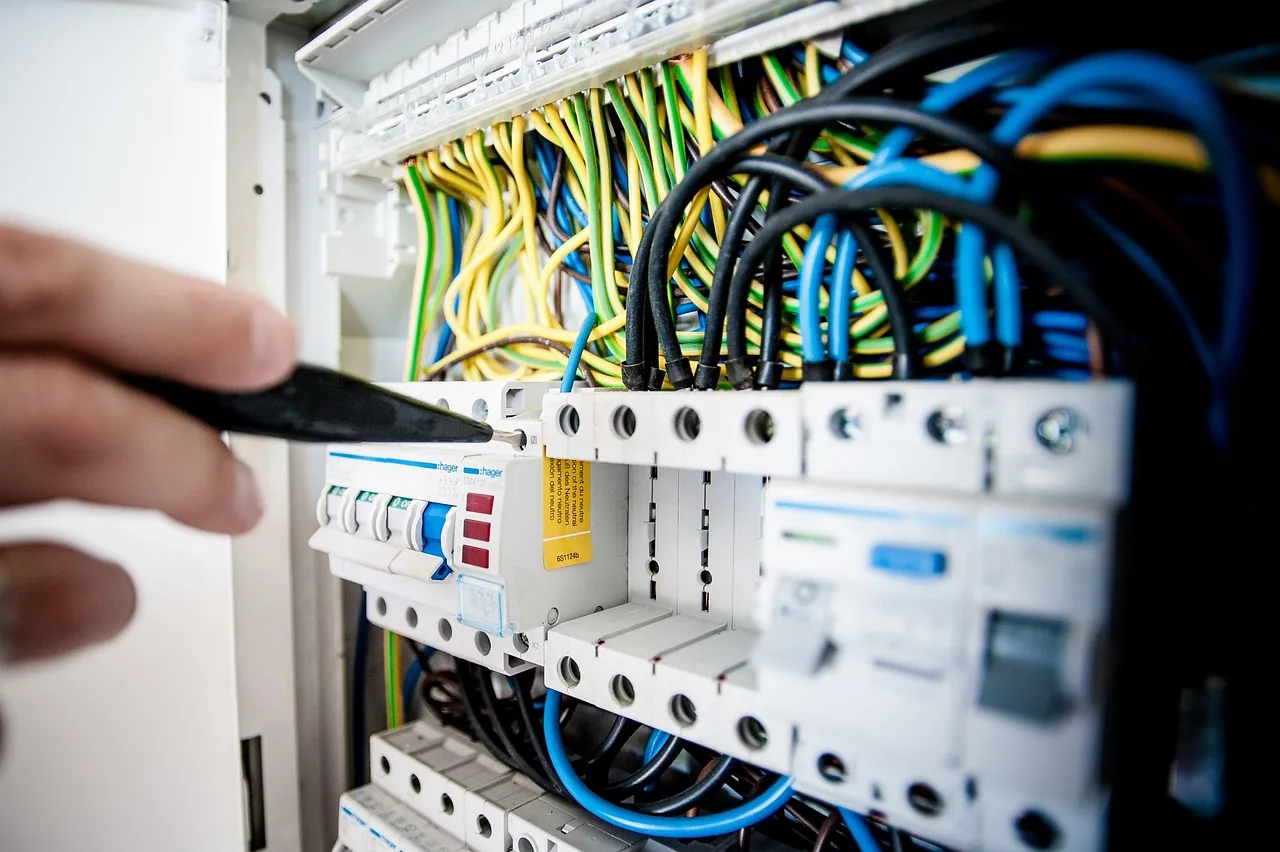

Najpopularniejszy jest podział w rozdzielnicy, czyli rozdział za licznikiem. Taka lokalizacja ułatwia późniejszą inspekcję i serwis instalacji.
| Cecha / Lokalizacja | Przed licznikiem (w ZK) | Za licznikiem (w rozdzielnicy głównej) |
|---|---|---|
| Wymagana zgoda OSD | Tak | Nie |
| Dostęp / Inspekcja | Utrudniony | Łatwiejszy |
| Zastosowanie plomb | Tak | Nie |
| Wymogi uziemienia | Tak | Tak |
| Wymogi przekrojów | Tak | Tak |
| Powszechność | Rzadziej | Bardziej powszechny |
Każdy punkt rozdziału musi być połączony z główną szyną uziemiającą (GSU). Bez tego połączenia ochrona przeciwporażeniowa nie zadziała prawidłowo.
W domu lub mieszkaniu podział w bloku musi być wykonany rygorystycznie. Po rozdzieleniu przewodów nie wolno ich ponownie łączyć w żadnym punkcie instalacji.
Jak wykonać podział PEN w bloku z wielkiej płyty bez uziemienia pionu?
Wykonanie tego zabiegu w bloku z wielkiej płyty, gdzie brakuje uziemienia pionu, to zadanie złożone wymagające szczególnej ostrożności. W takiej sytuacji liczy się zapewnienie alternatywnego sposobu odprowadzenia prądu zwarciowego. Najczęściej polega to na zastosowaniu dodatkowego uziemienia, na przykład poprzez połączenie z istniejącym układem wyrównania potencjałów lub wykonanie osobnego uziemienia.
Niezbędne jest również dobranie odpowiednich zabezpieczeń. W przypadku braku możliwości podłączenia do uziemienia pionowego wyłączniki różnicowoprądowe przejmują główną rolę w ochronie przeciwporażeniowej. Pamiętaj, że wszelkie prace w tym zakresie powinny być wykonane przez wykwalifikowanego elektryka, który oceni specyfikę budynku i dobierze najbezpieczniejsze rozwiązanie zgodnie z obowiązującymi normami.
Jak prawidłowo wykonać podział przewodu PEN krok po kroku?
Proces polega na rozdzieleniu wspólnego przewodu ochronno-neutralnego na dwa oddzielne obwody: ochronny (PE) oraz neutralny (N) w początkowym punkcie instalacji, najczęściej w rozdzielnicy głównej. Taka konfiguracja zapewnia bezpieczne działanie wyłączników różnicowoprądowych.
Kluczem jest odpowiednia kolejność: wprowadź przewód PEN najpierw na szynę PE, a dopiero potem wykonaj mostek łączący ją z szyną N. Taka sekwencja gwarantuje, że funkcja ochronna jest zawsze priorytetowa, co zapobiega pojawieniu się napięcia 230 V na obudowach urządzeń w razie awarii.
Zastosuj trwały zacisk, aby wyeliminować ryzyko powstania łuków elektrycznych. Pamiętaj, że po wykonaniu rozdziału obowiązuje bezwzględny zakaz ponownego łączenia tych przewodów w dalszej części domu.
- Wprowadź przewód PEN na dedykowaną szynę PE.
- Połącz szynę PE z główną szyną uziemiającą (GSU) za pomocą przewodu o odpowiednim przekroju.
- Wykonaj mostek łączący szynę PE z szyną N.
- Zrealizuj rozdział przed RCD, aby umożliwić prawidłowe działanie ochronników różnicowoprądowych.
- Podłącz oddzielne przewody PE i N do odbiorników w dalszych punktach instalacji.
Poprawny schemat tego zabiegu chroni Twoje życie. Błędy w tym zakresie mogą sprawić, że Twoje AGD stanie się pod napięciem.
Dlaczego błędny podział PEN grozi napięciem 230 V na obudowie AGD?
Błędny rozdział, objawiający się przerwaniem ciągłości przewodu lub brakiem uziemienia, sprawia, że na metalowych obudowach urządzeń pojawia się pełne napięcie fazowe 230 V. Dzieje się tak, ponieważ w przypadku awarii prąd nie ma bezpiecznej drogi powrotnej do ziemi i „szuka” jej poprzez Twoje ciało.
Dotknięcie pralki czy lodówki w takiej sytuacji oznacza bezpośrednie ryzyko porażenia prądem, które może być śmiertelne.
Ryzyko egzystencjalne, takie jak porażenie prądem czy pożar, jest znacznie wyższe przy nieprawidłowym rozdzieleniu niż ryzyko awarii funkcjonalnej, na przykład niedziałania RCD.
Nieprawidłowy rozdział sprawia, że wyłącznik różnicowoprądowy (RCD) nie zadziała w momencie upływu prądu. Pozostawia to Twoją rodzinę bez podstawowej ochrony, mimo obecności nowoczesnych zabezpieczeń w rozdzielnicy.
Luźny zacisk może generować łuki elektryczne. Przeciążenie wspólnego przewodu prowadzi z kolei do przegrzania izolacji i pożaru.
Pamiętaj, że prawidłowe rozdzielenie w rozdzielnicy to nie tylko wymóg techniczny, ale Twoja główna bariera bezpieczeństwa.
Jaki jest minimalny przekrój przewodu PEN wymagany przy podziale?
Minimalny przekrój przewodu ochronno-neutralnego wymagany przy podziale wynosi 10 mm² dla miedzi (Cu) lub 16 mm² dla aluminium (Al). Jest to sztywny wymóg normatywny gwarantujący bezpieczeństwo instalacji i jej odporność na awarie.
Zasady te określa norma PN-HD 60364-5-54. Zbyt mały przekrój może prowadzić do przegrzewania się przewodów i zwiększać ryzyko pożaru, ponieważ nie zapewni on odpowiedniej zdolności do przewodzenia prądu zwarciowego.
Zwróć uwagę na materiał, z którego wykonano Twoje okablowanie. Jeśli masz do czynienia z aluminium, musisz zastosować znacznie grubszy przekrój, aby zrekompensować gorszą przewodność tego metalu.
Stosowanie cieńszych przewodów to jeden z najgroźniejszych błędów instalacyjnych. Skutkuje on nie tylko spadkami napięcia, ale przede wszystkim drastycznie obniża skuteczność ochrony przeciwporażeniowej w całym budynku.
Pamiętaj, że prawidłowe rozdzielenie w rozdzielnicy musi bazować na tych parametrach, aby wyłączniki różnicowoprądowe mogły działać poprawnie. Jeśli masz wątpliwości co do grubości Twoich kabli, sprawdź je z certyfikowanym elektrykiem przed uruchomieniem zasilania.
Mit czy fakt: Czy po rozdzieleniu PEN można ponownie łączyć PE i N?
Ponowne łączenie przewodów PE i N po dokonaniu podziału jest surowo zabronione przez normy elektryczne, w tym PN-IEC 60364-5-54. Całkowicie niweczy to cel rozdzielenia funkcji ochronnej od neutralnej, stwarzając realne zagrożenie dla życia i zdrowia.
Jeśli połączysz te przewody w dalszej części instalacji, ryzykujesz pojawieniem się pełnego napięcia fazowego na obudowach metalowych urządzeń. Błąd ten sprawia, że nawet prawidłowo wykonany podział może zostać zniweczony przez pomyłki w dalszych punktach sieci.
Nieprawidłowe połączenia wpływają bezpośrednio na Twoje zabezpieczenia. Wyłącznik różnicowoprądowy (RCD) w takiej sytuacji nie będzie działał prawidłowo lub zacznie wyzwalać bez wyraźnego powodu.
Sytuacja jest o tyle ryzykowna, że wielu użytkowników nie jest świadomych tych zagrożeń. Zawsze sprawdzaj, czy Twój elektryk trzyma się schematu podziału. Pamiętaj, że jedyny dopuszczalny mostek między PE i N znajduje się wyłącznie w punkcie rozdziału.
Czy trzeba dzielić PEN w starych instalacjach i blokach mieszkalnych?
Taki zabieg w starych instalacjach jest niezbędny do przejścia z ryzykownego układu TN-C na bezpieczniejszy system TN-C-S. Umożliwia to montaż wyłączników różnicowoprądowych (RCD), które w starszym systemie nie mogłyby poprawnie działać.
Masz stare mieszkanie w bloku? Pamiętaj, że podział w bloku to nie tylko formalność, ale Twoja główna bariera bezpieczeństwa. Brak poprawnego rozdziału może doprowadzić do pojawienia się napięcia 230 V na metalowych obudowach urządzeń, co bezpośrednio zagraża życiu.
To niebezpieczna iluzja kontroli. Nawet w małej sypialni czy kuchni z zabudową na wymiar, gdzie dbasz o estetykę wnętrz, fundamentem jest sprawna elektryka.
Przy modernizacji Twojej rozdzielnicy pamiętaj o tych zasadach:
- Wykonaj rozdział przed RCD, aby ochrona różnicowoprądowa działała sprawnie.
- Połącz punkt podziału z główną szyną uziemiającą (GSU).
- Bezwzględnie przestrzegaj zakazu ponownego łączenia PE i N w dalszej części instalacji.
Prawidłowo wykonany podział chroni Twoich domowników przed porażeniem i ryzykiem pożaru. Materiał opracowali eksperci Jumeble.
Podsumowanie
Bezpieczeństwo instalacji elektrycznej po tym zabiegu zależy od prawidłowego wyboru miejsca jego wykonania, zachowania minimalnych przekrojów przewodów oraz bezwzględnego przestrzegania zakazu ponownego łączenia PE i N. Taka konfiguracja gwarantuje ochronę przed porażeniem i ryzykiem pożaru.
Pamiętaj, że bezpieczeństwo zależy od zachowania minimalnych przekrojów: 10 mm² dla miedzi lub 16 mm² dla aluminium. Bezwzględnie unikaj ponownego łączenia przewodów PE i N za punktem rozdziału, gdyż uniemożliwia to działanie wyłączników RCD. Prawidłowo wykonany podział zgodnie z normą PN-HD 60364-5-54 eliminuje ryzyko pojawienia się napięcia 230 V na obudowach urządzeń, co jest kluczowe dla ochrony Twojego życia i mienia.
Źródła i dalsze czytanie
- Porady i artykuły techniczne dotyczące instalacji elektrycznych
- Raport “Bezpieczna Elektryczność” – statystyki i świadomość zagrożeń — Bezpieczna Elektryczność
- Prawidłowy podział przewodu PEN – zasady i najczęstsze błędy
- Wymagania dotyczące instalacji elektrycznych niskiego napięcia — Polska Norma PN-HD 60364-5-54
FAQ – podział PEN
Jak podzielić przewód PEN?
Przewód PEN wprowadzasz na szynę PE, a następnie tworzysz mostek łączący ją z szyną N. Całość musi zostać wykonana w początkowym punkcie instalacji budynku, najczęściej w głównej rozdzielnicy za licznikiem.
Gdzie dokonać podziału PEN?
Zabieg ten wykonuje się w punkcie wejścia instalacji do budynku, czyli w rozdzielnicy głównej lub w złączu kablowym. Wybór złącza kablowego wymaga jednak wcześniejszej zgody operatora sieci energetycznej i odpowiedniego plombowania.
Czy trzeba dzielić PEN?
Tak, jest to zalecane przy przejściu z układu TN-C na TN-C-S, aby umożliwić poprawne działanie wyłączników różnicowoprądowych. Prawidłowy rozdział chroni przed pojawieniem się napięcia 230 V na obudowach metalowych urządzeń.
Czy podział PEN musi być uziemiony?
Tak, punkt rozdziału musi być bezwzględnie połączony z główną szyną uziemiającą. Zapewnia to skuteczną ochronę przeciwporażeniową i jest wymogiem określonym w normach technicznych.
Czy można ponownie łączyć PE i N po podziale?
Nie, po rozdzieleniu przewodu PEN obowiązuje bezwzględny zakaz ponownego łączenia szyn ochronnej i neutralnej w dalszej części instalacji. Takie działanie niweluje bezpieczeństwo całego układu i jest błędem montażowym.
Jaki przekrój musi mieć przewód PEN?
Minimalny przekrój dla miedzi wynosi 10 mm², natomiast w przypadku aluminium jest to 16 mm². Zachowanie tych parametrów gwarantuje trwałość połączenia i bezpieczeństwo eksploatacji.
